TPSiV是热塑性有机硅弹性体（Thermo Plastic Silicone Vulcanizate）的简称及注册商标。
它是应用道康宁所独有的具有13项专利的动态硫化交联技术将充分硫化的硅橡胶微粒，均匀分
散在热塑性材料的连续相中所形成的一种稳定的TPV高分子合金。与高分子合成方法制备的热塑
性弹性体TPE相比，TPSiV具有以下特点：（1）具有特殊的海—岛相态结构，其中微小的硅橡胶粒
子呈分散相存在，而热塑性基体则以连续相包覆在硅橡胶粒子周围，如图1和图2所示；（2）整个
有机硅橡胶的硫化过程是清洁化学反应：无副产物、无气味、无挥发物。TPSiV独特的结构赋予了
其优良的物理机械性能和热塑加工性。

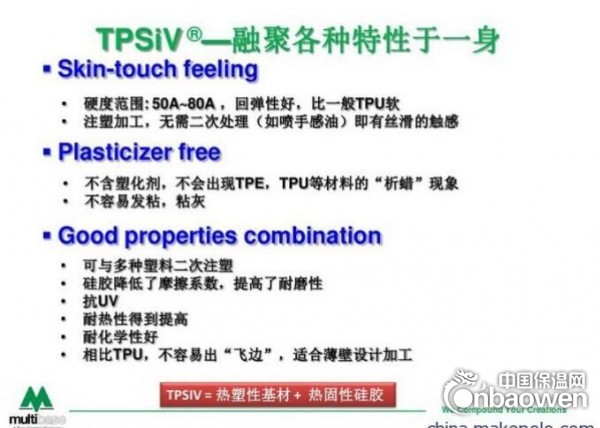

TPSiV材料的特性
应用具有专利的动态硫化技术研发而成的TPSiV，与通常的热塑性弹性体相比，具有如下特性：
（1）配方中不含有溶剂油和增塑剂等易导致黄变的添加剂，可以根据需求染成各种颜色，如图3；
（2）表面不易吸附灰尘；
（3）抗油性和抗化学性好，不易污染；
（4）与许多热塑性工程塑料如PC、PC/ABS、ABS、PA、PVC等具有优异的粘接性，可用于共挤和双色注塑成型；
（5）150℃热空气或150℃高温老化后依然可以保持较高的机械强度；
（6）可用于丝印、移印、喷漆等二次加工。
产品分类及性能特点
目前，道康宁公司的有机硅弹性体TPSiV产品按照热塑性基体的不同共有三个系列——尼龙基体，
TPU基体和聚烯烃基体，通过将它们分别与不同类型的硅橡胶粒子，增容剂等组合，形成了多系列、
性能各异的产品线，分别介绍如下：
尼龙基体TPSiV
尼龙基体TPSiV如1180系列产品等具有较高的硬度（40D~60D），良好的熔体强度和拉伸性能，优良的高
温抗化学性和抗油性，宽广的温度使用范围（-45℃-150℃），能够在140℃的高温下持续使用，可用于汽车刹车软管，
CVJ制管，制动软管套管以及耐化学工业制管等挤塑成型产品。
聚烯烃基体TPSiV
聚烯烃基体TPSiV产品具有良好的柔韧性，抗低温性和抗UV稳定性，优良的物理机械性能，良好的PP包覆性，
易于染色和回收。其中5520系列产品具有出色的低温性能表现，-40℃下断裂伸长率可以达到450%；5300系列产
品具有丝滑的触感，适合挤出和注塑成型，广泛应用于日常消费品、化妆品、饮用水铅制品软管、运动器材等。
目前，TPU基体TPSiV共包含3040、3340、3345、3451、3010、3011等系列产品线，涵盖了邵氏45A—90A的硬度范围。
其中，3040、3340、3345和3451系列产品具有较高的流动性，优异的耐磨性，丝滑的触感，广泛应用于手机、
笔记本电脑、蓝牙耳机等薄壁产品的注射成型；3010系列产品具有优良的压缩形变，优异的抗油性和抗水解性，
可用于注塑成型；3011系列产品具有优异的手感干爽、丝滑，优异的抗老化性和抗刮擦性，优良的抗油性和宽
广的使用温度范围（-45℃-150℃），可用于挤出和注塑成型；3111系列产品符合FDA要求，拥有NSF认证，
具有出色的抗水解性能，可用于挤出和注塑成型。
美国道康宁TPSiV 3040-70A
美国道康宁TPSiV 3111-60A
美国道康宁TPSiV 3111-70A
美国道康宁TPSiV 3345-65A
美国道康宁TPSiV 3451-80A
美国道康宁TPSiV 4000-50A
美国道康宁TPSiV 4000-60A
美国道康宁TPSiV 4000-70A
美国道康宁TPSiV 4000-80A
美国道康宁TPSiV 4100-60A
美国道康宁TPSiV 4100-70A
美国道康宁TPSiV 4200-50A
美国道康宁TPSiV 4200-60A
美国道康宁TPSiV 4200-70A
美国道康宁TPSiV 4200-80A
美国道康宁TPSiV X5300A 8506 NAT 25644
TPSiV道康宁，硬度分为50/60A/70A/80A，优异的抗UV性，易著色且颜色稳定性好，丝滑的触感，
抗污性强，耐温性好，抗化学性好，与多数工程塑料如PC、PC/ABS、PC/GF、PU、ASA、PA等结合力好，
易脱模，易加工成型。
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO1183 | 1.18 | g/cm³ | |
| 熔流率（熔体流动速率）(230°C/10.0kg) | ISO1133 | 54 | g/10min | ||
| 收缩率 | 1.0to3.0 | % | |||
| 机械性能 | 弯曲模量 | ISO178 | 64.4 | MPa | |
| 弯曲应力 | ISO178 | 4.70 | MPa | ||
| 泰伯耐磨性(1000Cycles) | ASTMD1044 | 56.0 | mg | ||
| ELASTOMERS | 弹性体 | TestMethod | NominalValue | Unit | |
| 拉伸应力(100%应变) | ISO37 | 7.80 | MPa | ||
| 拉伸应力(屈服) | ISO37 | 15.4 | MPa | ||
| 伸长率(断裂) | ISO37 | 330 | % | ||
| 撕裂强度 | ISO34-1 | 60 | kN/m | ||
| 压缩永久变形 | 23°C,22hr | ISO815 | 17 | % | |
| 70°C,22hr | ISO815 | 64 | % | ||
| 硬度 | 肖氏硬度(邵氏A,15秒) | ISO868 | 83 | ||
