TPSiV是热塑性有机硅弹性体（Thermo Plastic Silicone Vulcanizate）的简称及注册商标。
它是应用道康宁所独有的具有13项专利的动态硫化交联技术将充分硫化的硅橡胶微粒，均匀分
散在热塑性材料的连续相中所形成的一种稳定的TPV高分子合金。与高分子合成方法制备的热塑
性弹性体TPE相比，TPSiV具有以下特点：（1）具有特殊的海—岛相态结构，其中微小的硅橡胶粒
子呈分散相存在，而热塑性基体则以连续相包覆在硅橡胶粒子周围，如图1和图2所示；（2）整个
有机硅橡胶的硫化过程是清洁化学反应：无副产物、无气味、无挥发物。TPSiV独特的结构赋予了
其优良的物理机械性能和热塑加工性。

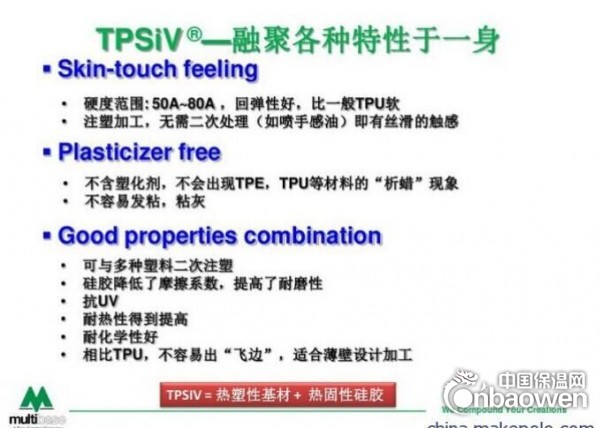

TPSiV材料的特性
应用具有专利的动态硫化技术研发而成的TPSiV，与通常的热塑性弹性体相比，具有如下特性：
（1）配方中不含有溶剂油和增塑剂等易导致黄变的添加剂，可以根据需求染成各种颜色，如图3；
（2）表面不易吸附灰尘；
（3）抗油性和抗化学性好，不易污染；
（4）与许多热塑性工程塑料如PC、PC/ABS、ABS、PA、PVC等具有优异的粘接性，可用于共挤和双色注塑成型；
（5）150℃热空气或150℃高温老化后依然可以保持较高的机械强度；
（6）可用于丝印、移印、喷漆等二次加工。

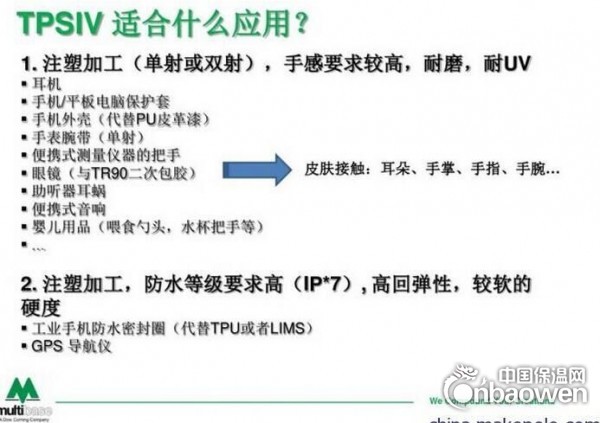

TPSiV/ 3111-60A/美国道康宁Multibase 物性表
| 规格级别 | 柔软,耐水解性,耐刮擦性,可粘结性,良好耐磨损性 注射成型 | 外观颜色 | |
| 该料用途 | 通信应用,体育用品,电气/电子应用领域,密封件,消费品应用领域,包覆成型 | ||
| 备注说明 | |||
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO1183 | 1.14 | g/cm³ | |
| 收缩率 | MultipleStandards | 1.0to3.0 | % | ||
| 机械性能 | 弯曲模量 | ISO178 | 22.1 | MPa | |
| 弯曲应力 | ISO178 | 1.20 | MPa | ||
| ELASTOMERS | 弹性体 | TestMethod | NominalValue | Unit | |
| 拉伸应力(100%应变) | ISO37 | 3.20 | MPa | ||
| 拉伸应力(屈服) | ISO37 | 5.70 | MPa | ||
| 伸长率(断裂) | ISO37 | 480 | % | ||
| 撕裂强度 | ISO34-1 | 25 | kN/m | ||
| 压缩永久变形 | 23°C,22hr | ISO815 | 13 | % | |
| 70°C,22hr | ISO815 | 72 | % | ||
| 硬度 | 肖氏硬度(邵氏A,15秒) | ISO868 | 63 | ||
